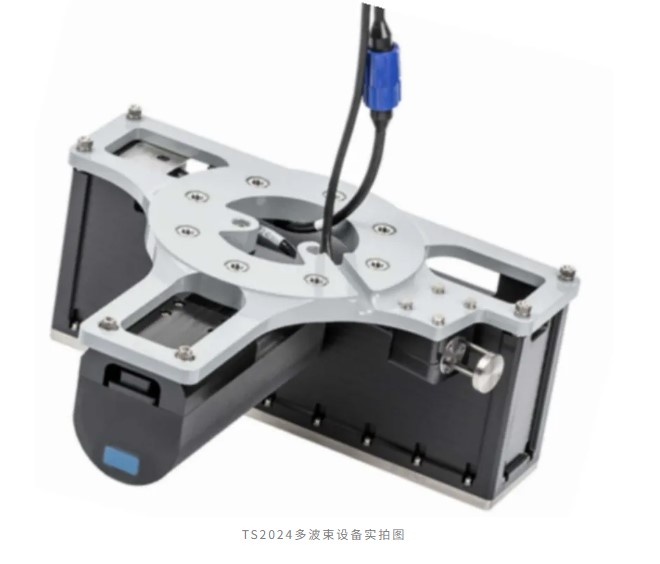

TS 2024V 宽频带多波束变频回声测深仪

频率                        170kHz – 450kHz ( 700kHz可选)

频率增加步                  1Hz

波束宽度                      0.3° x 0.6° @700kHz (可选)

0.5° x 1° @ 400kHz

1° x 2° @ 200kHz

波束数目                     每ping高达1024

最大速度(船舶)                 11.1节的全覆盖（调查的速度主要受限于多波束回声测深仪的安装。主要受限于多波束回声测深仪的安装)

近场聚焦                     Yes

横摇波束稳定                 Yes

浑水测量                     Yes

ROBO™                    自动操作   自动功率、增益和脉冲宽度

量程追踪, 门限追踪            Yes

饱和度监测                    Yes

扫描范围（最大覆盖范围）      10° -   160°用户实时可调

水深点类型                    等角、等距

单倍/ 2倍 / 4倍/超高密(UHD)

测量范围                      高达500m+

脉冲长度                     15μs - 1ms

脉冲类型                      Shaped CW和Chrip

Ping 率                       高达60Hz

带宽                          高达60kHz

换能器耐压深度                100m（可选 6000m）

底部探测分辨率                3mm

物理参数

接收换能器的尺寸(LWD)        480 x 109 x 190mm

接收换能器的重量（空气中）   12.9kg

发射换能器的尺寸 (LWD)     245 x 180 x 70mm

发射换能器的重量（空气中）   3.3kg

声纳接口模块（LWD）          212 x 160 x 75

声纳接口模块重量（空气中）   2.9kg

图形用户界面（GUI）          TS Control 2024

电源                          90-260V AC 10-55V DC

功耗                        50W avg

下行链路与上行链路            10/100/1000Base-T Ethernet

同步in, 同步out               TTL

线缆长度                      15m, 可选 25m and 50m
